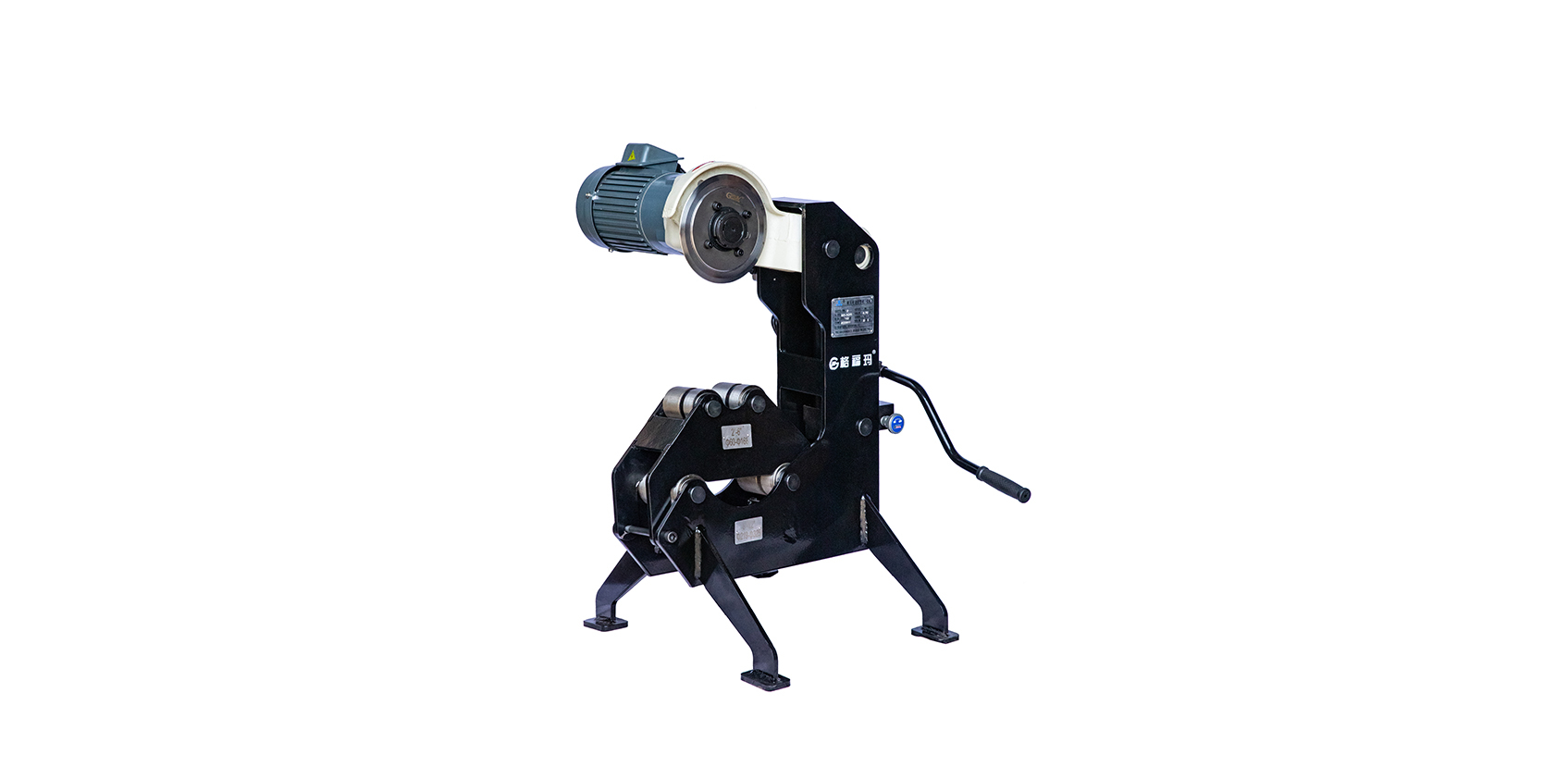

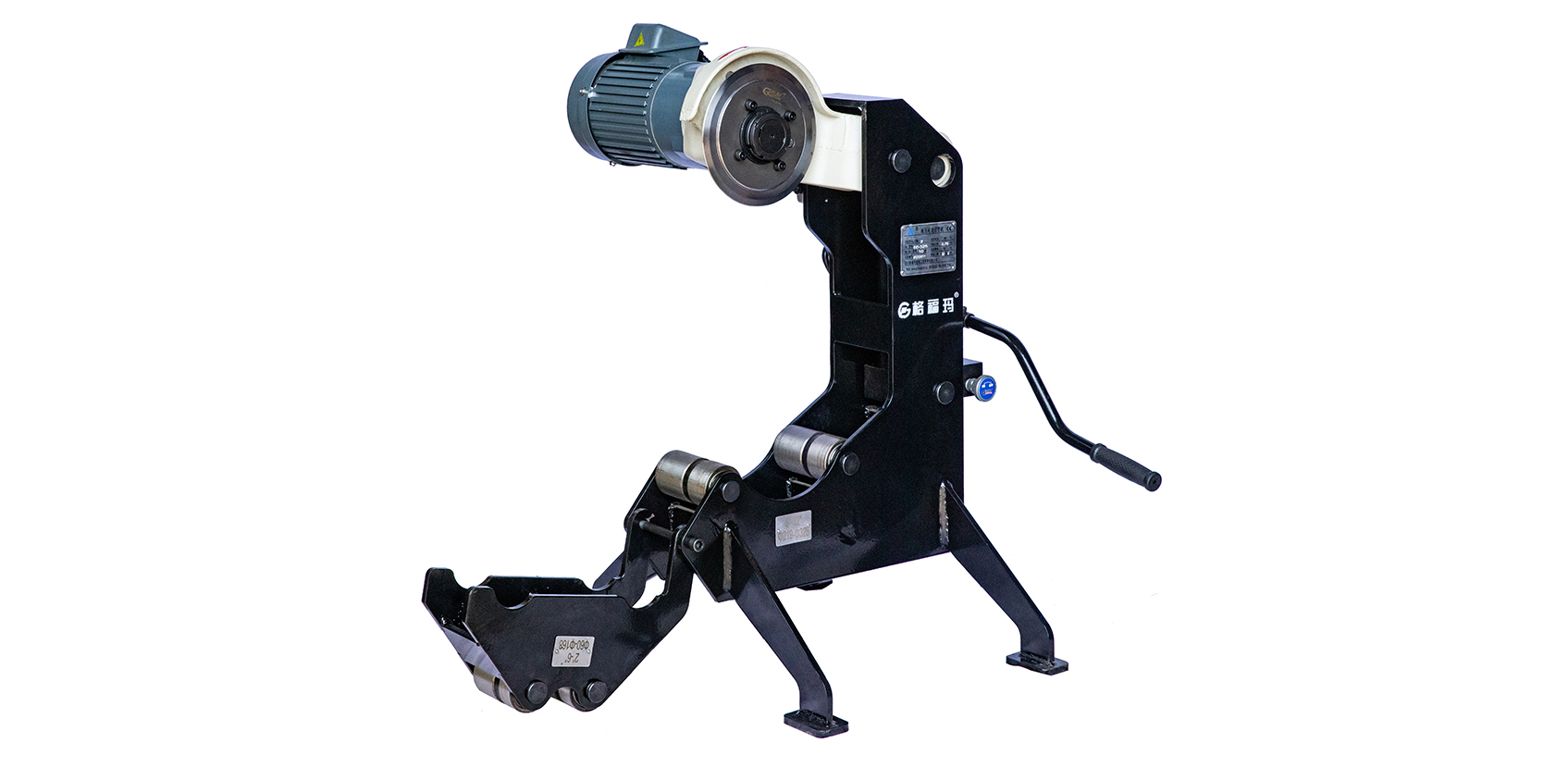

格?，?“CHM -2型電動液壓切管機”是一種采用先進的液壓進給系統設計的電機驅動的鋼管冷切割設備。可對2”~12”  (DN50-DN300) 的SCH10至SCH40厚度的碳鋼管、不銹鋼管、鍍鋅管、剛性導管等各種管材行進垂直切割。本系列設備的動力配置采用高性能齒輪減速電機，體積小、噪音低；切割時無火花或明火，無研磨性切屑；切口整齊，無毛刺；適合易燃易爆等危險場合使用。液壓進給系統使切割輕松高效。油泵為全密封結構，采用進口密封件,有效提高使用壽命。切刀材質為高強度合金鋼，軍工級熱處理，具有超長的使用壽命。格?，?CHM-1X電動切管機專為工地現場和管道預制工廠的批量管道切割而設計。

 特 別 注 意:

在使用本公司工具之前，請仔細閱讀本操作手冊。

未能理解和遵守本手冊的內容可能會導致觸電、火災和/或嚴重的人身傷害

通 用 安 全 須 知

工 作 場 所

l 保持工作區清潔和照明。 雜亂或黑暗的區域可能會造成事故發生。

l 請勿在易爆環境中操作滾槽機，如存在易燃液體、氣體或粉塵的場所。 滾槽機操作中可能會產生火花，可能會點燃煙霧或粉塵。

l 操作滾槽機時，請讓兒童和無關人員遠離工作區域。

l 保持地面干燥，無油漬等易滑物。

人 員 防 護

l 操作滾槽機時要保持警惕。不要在疲勞或受藥物、酒精或藥物影響時使用滾槽機。使用滾槽機時的疏忽可能會導致嚴重的人身傷害。

l 使用個人防護裝備。始終戴防護鏡。

l 使用切管機前請務必取下尺子或扳手。留在機器旋轉部件上的工具可能會導致人身傷害。

l 正確著裝。不要穿寬松的衣服或佩戴首飾。讓頭發、衣服和手套遠離活動部件。

電 氣 安 全

l 電動設備插頭必須與插座相匹配。切勿以任何方式改裝電源插頭。電動設備不能通過電源轉接頭連接在電源上， 會造成接地失效而導致人身傷害。 未經改裝的插頭和匹配的插座可以有效降低觸電風險。

l 避免身體接觸接地面或接地的表面，如管道或散熱器。 如果人體接地，觸電風險會增加。

l 不要將電動設備暴露在雨中或潮濕的環境中。 水進入電動設備會導致觸電。

l 正確使用電源線。 切勿使用電源線拎起、拉動或拔出電動設備。 使電源線遠離熱源、油污、鋒利邊緣或可移動的部件。 損壞或纏繞的電線會增加觸電的風險。

l 在戶外操作電動設備時，請使用適合戶外使用的接線板。

l 如果在潮濕的地方操作電動設備，請使用接地故障斷路器 (GFCI)來保護電源。

電 動 工 具 使 用 注 意

l 根據實際加工需要選擇正確規格的設備。 正確的電動設備可以按照設計的速度正確和安全地完成所需工作。

l 在電源開關不能控制電源開合的情況下，請勿使用電動設備。任何不能用開關控制的電動設備都是危險的，必須進行修理后方可使用。

l 在進行任何調整、更換配件或存放電動設備之前，請務必?cái)嚅_電源插頭。

l 將閑置設備存放在遠離兒童的地方，不要讓不熟悉工具或這些說明的人使用開槽機。 滾槽機在未經培訓的用戶手中是危險的。

l 定期維護設備。檢查運動部件是否未對準或卡住、部件破損以及任何其他可能影響設備使用的情況。 如果損壞，請?jiān)谑褂们皩υO(shè)備進行修理。

l 請使用 GRUVMASTER CHM-1型 電動液壓切管機原廠配件，以保證優質的工作性能和設備壽命。

l 保持把手干燥、清潔； 不含油脂。

切管安全

l 本系列切管機的刀具適用于切割2" 至12" 碳鋼或不銹鋼管。請遵循使用指南中的說明。錯誤使用可能會增加受傷的風險。

l 操作過程中請始終保持雙手遠離刀片。降低被割傷的風險。

l 請勿移除防護罩。移除防護裝置會增加受傷的風險。

l 正確使用管道支架，防止管道和設備傾翻。

l 請?jiān)谄教?、水平的表面上使用切管機和管道支架。確保切管機穩定且不會翻倒。請勿在長凳或架空表面上使用切管機。錯誤的布置會增加受傷的風險。

l 始終佩戴合適的個人防護裝備，例如防護眼鏡、緊身皮手套、鋼頭鞋和安全帽。

l 不要穿寬松的衣服。保持袖子和夾克的扣子。不要伸手穿過機器或鋼管。衣服可能會被鋼管纏繞，導致人身嚴重傷害。

l 作業過程中，請讓所有無關人員遠離旋轉的鋼管。必要時使用場所隔離裝置。

l 只能用切管機切割本說明重推薦的尺寸和類型的鋼管。錯誤使用或改裝切管機可能會增加受傷的風險。

l 如發現切刀有嚴重磨損、彎曲或損壞，請及時更換。損壞的切刀可能脫落或失控。鋼管被切斷時，請保持手腳遠離切斷的鋼管。切管機產生的高壓可能會導致切割部分飛出?？赡軐?dǎo)致嚴重傷害。

客 戶 服 務

！切管機只能由合格的維修人員、使用原廠配件進行維修！

如有任何問題，請聯系GRUVMASTER?格?，?技術服務團隊188-1524-1065 或

customerservice@GRUVMASTER.com.cn。

產 品 介 紹 和 主 要 技 術 參 數

主 要 技 術 參 數

加工范圍 ................................................................... 2" 至 12"（DN25至DN300）

                                                                            (管道壁厚見《附表二》)

最大切割壁厚 ................................................................................................. 10 mm

切割轉速...................................................................................................... 23轉/分鐘

進給方式 ....................................................................................................手動液壓泵

電機參數................................................................................三相750W/380V/50Hz

整機重量............................................................................................................約65kgs

包裝尺寸.....................................................................  730mm×370mm×750mm

切 管 作 業 流 程

工 作 區 和 機 器 設 置

一、 確保工作區域如下：

l 充足的照明

l 無易燃液體、蒸氣或可燃粉塵

l 電源需要確保接地

l 通向電源的路徑暢通無阻，沒有任何可能損壞電線的油污、鋒利邊緣或活動部件

l 機器和操作員所處的場所應保持干燥。 請勿站在水中或潮濕地面上使用機器。

l 工作場地應水平、平整

l 在布置設備之前，先清理工作區域。

二、 設置區域防護或路障，在切管機和工件周圍形成至少 1.0 米的“安全區”?！鞍踩珔^(qū)”可以防止其他人意外接觸機器或工件，從而導致設備傾覆或被旋轉管道纏繞。

三、 接通電源，確保將電源線放置在暢通路徑上。如果電源線無法到達插座，請使用狀況良好的接線板。確保電源線遠離切刀。

四、 檢查動力驅動器以確保其正常運行。

l 按下電源的“ON/OFF”開關按鈕，以檢查開關是否能控制電源開合。

l 按下“ON”按鈕。檢查活動部件是否有未對準、卡住、噪音或任何其他可能影響設備安全和正常操作的異常情況。如果出現此類情況，請先對設備進行維修。

使 用 管 道 支 架

警  告

必須使用管道支架來防止切刀損壞。管道支撐不正確將縮短刀片使用壽命。

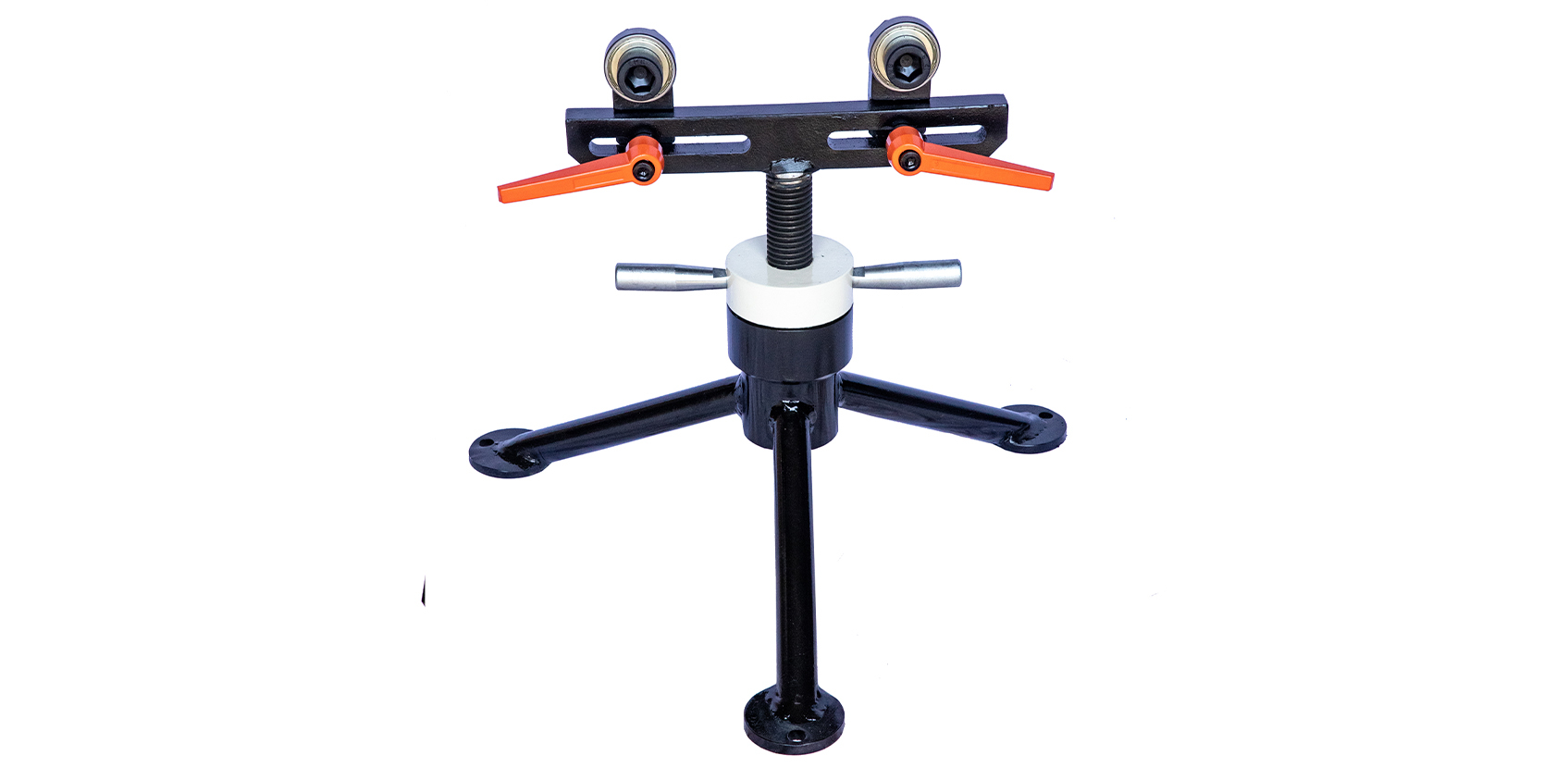

整套CHM-2型 電動切管機中含一個 2"~12"（DN50-DN200）的管道支架。

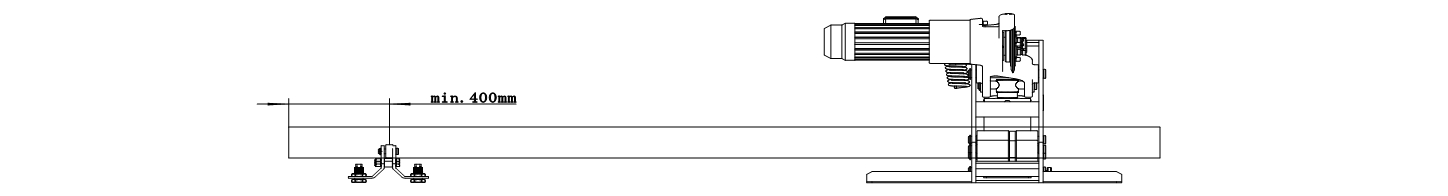

切割長度為 1.0米或更長的管道時，必須使用管道支架。

三、 調整管道支架的高度（GHM-1型采用調節螺絲，GHM-2型為手柄），使鋼管水平。 確保鋼管可以均勻接觸切管機上的所有滾輪。

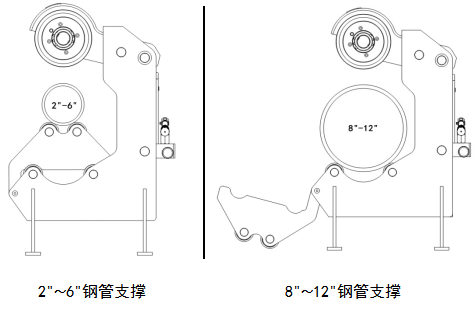

四、 當使用 CHM-2型切割 2"~8"（DN50-DN200） 的鋼管時，將管子放在輪架上的滾輪上。

切割 10"~12"（DN50-DN300） 的鋼管時，將輪架打開，將管子放在管架外殼上的滾輪上。請參考下圖。

操 作 說 明

?。∈冀K保持手部遠離切刀。請勿越過切管機或鋼管。保持手腳遠離旋轉的鋼管。！！

?。〈_保切管機位于平坦、水平的表面上，并且用管架正確支撐鋼管。?。?/p>

一、 在鋼管所需切割的位置做記號（可使用粉筆或記號筆）。

二、 將鋼管的切割標記點定位在切刀正下方。確保鋼管平放在刀架滾輪上?？墒褂靡簤罕脤摴芘c切刀對齊，以避免走偏。

三、 持續壓下手動液壓泵手柄，將切刀搖臂壓下，使切刀接觸鋼管表面。

四、 再壓動手柄 1 到 2 次，打開電源開關。一旦刀輪與鋼管貼合，鋼管將開始旋轉。

五、 再壓動手柄1 次，使切刀在切割位置形成切痕。讓管道旋轉一兩圈，使切痕連貫。

六、 切痕形成后，鋼管每轉一整圈，壓下油泵手柄一次。

注意！不可連續壓下手柄。切割過快可能會導致嚴重人身傷害或切刀損壞。

七、 繼續這個過程，直到鋼管被切斷。

保 養 要 求

警告！在進行維護或調整之前，請務必切斷電源。

一、 確保刀架滾輪和管道支架滾輪可以自由旋轉。定期清除滾輪上的碎屑、油脂或污垢。

二、 確保切刀上的四個固定螺釘和鎖緊墊圈擰緊。需定期檢查。

三、 必要時填充液壓手動泵。夏季建議使用20#液壓油；冬季使用10#液壓油。

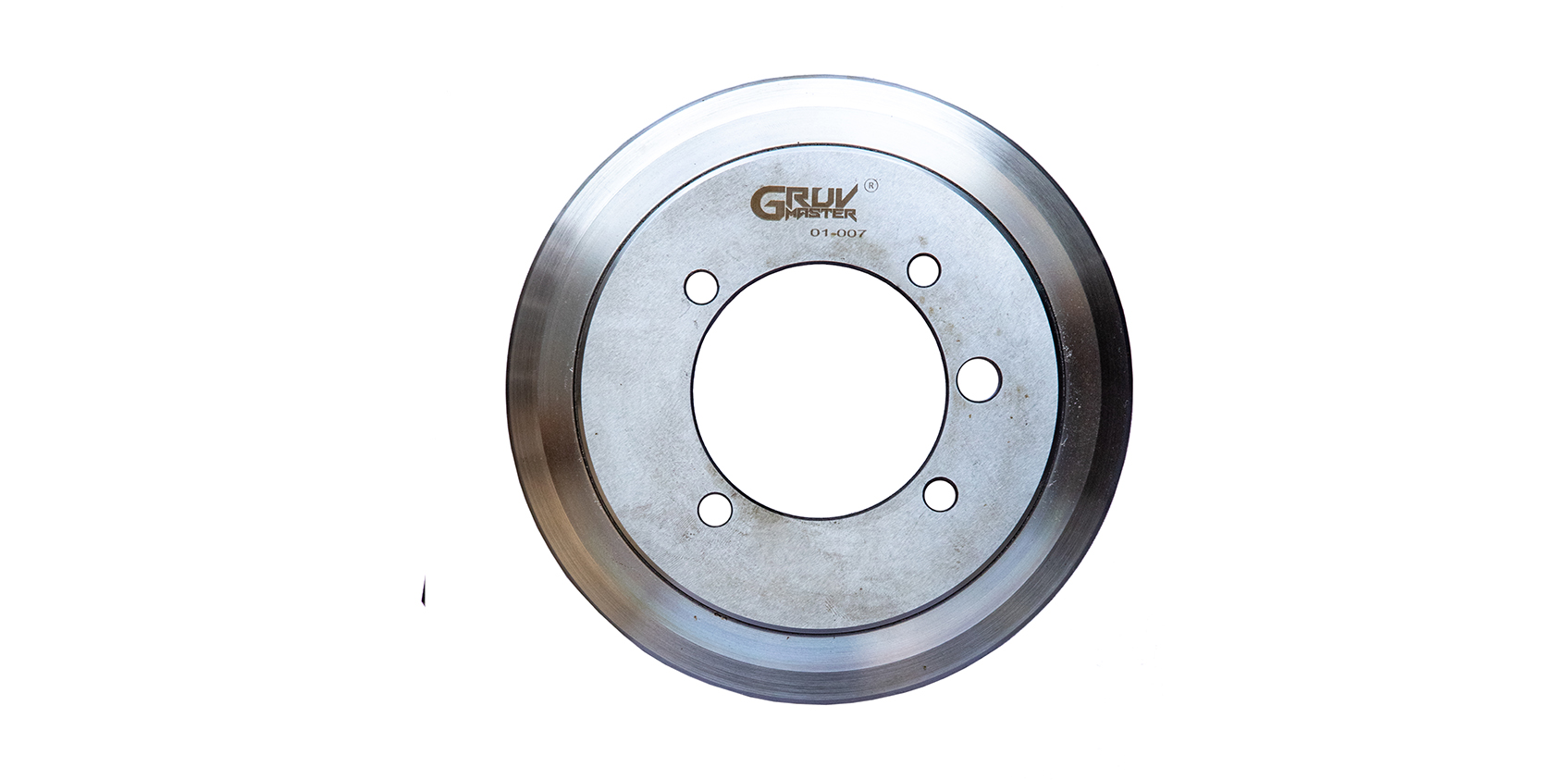

四、 定期檢查切刀，刀口變鈍時請及時更換新的切割刀片。

五、 切管機搖臂處配有潤滑油嘴，請保證每月添加一次潤滑油。

設 備 存 儲

l 應將設備存放在兒童和不熟悉切管設備的人接觸不到的區域并上鎖。該設備可能會對未經培訓的人員造成嚴重傷害。

l 應將設備存放在遠離潮濕和腐蝕材料的封閉區域。強烈建議在所有活動部件和軸上涂抹一層薄薄的防銹液。

配 件

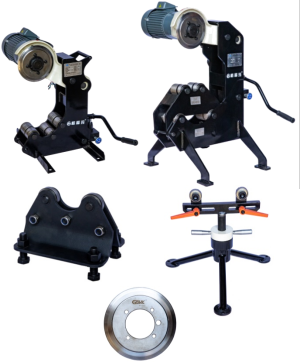

以下表內的格福瑪產品設計用于CHM-1 /-2 型電動液壓切管機。 本公司其他機型的配件在 CHM-1 /-2型電動液壓切管機上使用時可能會造成危險。 為降低嚴重傷害的風險，請僅使用專門設計和推薦用于 CHM-1 /-2型電動液壓切管機的配件，在附表一中列出：

附 表 一  C H M - 1型 電 動 液 壓 切 管 機 配 件 表

服 務 和 維 修

任何維修服務只能由授權的 GRUVMASTER?格福瑪? 服務技術人員提供。設備應送至 GRUVMASTER?格?，? 授權服務中心或返回工廠。 維修本機器時，只能使用相同的替換零件。 使用其他部件可能會造成嚴重傷害。 如果您對本機的服務或維修有任何疑問，請發郵件至：customerservice@gruvmaster.com.cn

故 障 排 除

附 表 二 鋼 管 外 徑 與 壁 厚 參 數 表
